同軸線モデム子機　取扱説明

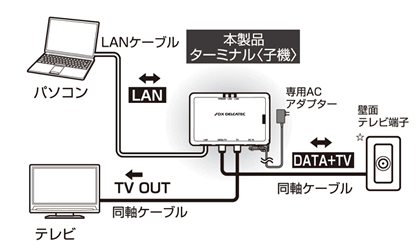

douj_03

弊社よりお送りした製品の内容物をご確認ください。
・DX DELCATEC製同軸線モデム子機ECG12T1
（子機1台、専用ACアダプター 1個）
・同軸ケーブル
お部屋の壁面にあるテレビ端子に①の同軸ケーブルＬ型側を挿してください。
（テレビ視聴のために、テレビ端子をご利用中の場合は、一旦テレビの電源を切り、接続されていた同軸ケーブルをはずしてください。）
子機の「DATA+TV」端子へ①の同軸ケーブルの一端を挿します。
テレビに接続してあった同軸ケーブルは子機の「TV」端子へ挿してください。
付属の専用ACアダプターを子機のDC IN 端子に接続して、電源プラグをコンセントに挿し込みます。
自動で建物の共用部に設置された親機とペアリングされます。
(LINK LEDランプが赤点灯から緑点灯または橙点灯になります。）
LAN LEDランプが緑点灯または橙点灯になればご利用いただけます。

無線（Wi-Fi）接続にする場合　（スマホ・タブレットを利用したい場合）

置き型Wi-Fi（ルータ）とLANケーブル（カテゴリー 5e 以上）はご自身でご用意ください。

置き型Wi-Fi（ルータ）をLANケーブルでLAN端子へ接続してください。
もう一方のLANケーブルのプラグを無線ルータの「LANポート」へ挿し込みます。「INTERNETポート」や「WANポート」には挿しこまないでください。
置き型Wi-Fi（ルータ）のスイッチはAPモード、ブリッジモードにしてください。「 AUTOモード」や「ルータモード」にはしないでください。ご利用されるスマホ・タブレットにルータのSSIDとパスワードを設定することで、無線（Wi-Fi）接続が可能になります。

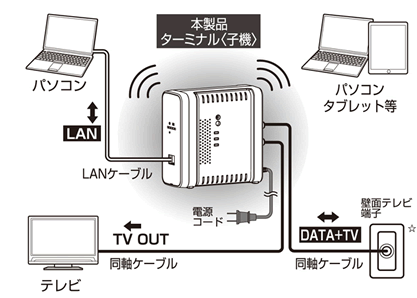

douj_06

弊社よりお送りした製品の内容物をご確認ください。
•DX DELCATEC製　無線LAN（Wi-Fi）付き同軸線モデム子機　ECG12W1S （子機1台）
•同軸ケーブル
子機の本体前面右側にあるPOWER ONであることを確認してください。
お部屋の壁面にあるテレビ端子に①の同軸ケーブルＬ型側を挿してください。
（テレビ視聴のために、テレビ端子をご利用中の場合は、一旦テレビの電源を切り、接続されていた同軸ケーブルをはずしてください。）
子機の「DATA+TV」端子へ①の同軸ケーブルの一端（Ｆ型側）を挿します。
テレビに接続してあった同軸ケーブルは子機の「TV」端子へ挿してください。
コンセントに電源プラグを差し込んでください。
自動で建物の共用部に設置された親機とペアリングされます。
(LINK LEDが赤点灯から緑点灯または橙点灯になります。）
子機本体前面の「2.4G」「5G」のランプが緑点灯または橙点灯になればご利用いただけます。
